JSmart

JSmart715

JSmart715 é o produto ideal para instalação em campo em áreas críticas. Tela de alta resolução de 15,6 ”com tela sensível ao toque PCAP multitoque com uma frente de vidro robusta; ligação touchscreen / display para desempenho óptico de inquietação.

Power-over-Ethernet (PoE) para máxima simplicidade de conexão usando a fiação CAT5 padrão. A disponibilidade de uma interface Wi-Fi aprimora a integração do dispositivo.

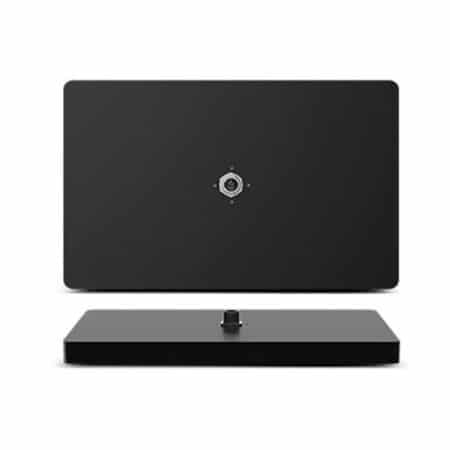

Proteção IP total com o uso de conectores dedicados para a máxima flexibilidade de instalação, do braço de montagem a um orifício M22 simples. O produto inclui um conjunto completo de sensores de ambiente e de movimento para tornar esse dispositivo um verdadeiro dispositivo de ponta da IIoT para aplicativos da Indústria 4.0.

A família de produtos JSmart foi otimizada para uso como um navegador incorporado ou como um dispositivo JMobile HMI.

  • Executando navegador compatível com HTML5 com acelerador gráfico
  • Tempo de execução do JMobile com OPC UA Server and Client
  • CLP CODESYS V3 opcional para aplicações de HMI e controle integradas
  • Plataforma aberta para aplicativos Linux
  • Sensores integrados (temperatura e aceleração)
  • Tela colorida TFT de 15,6 ”, resolução 1366×768 pixels
  • 16M cores, luz de fundo regulável
  • Multitoque com tela sensível ao toque PCAP
  • Porta Ethernet 10/100 PoE
  • Conexão wifi *
  • CPU quad core ARM Cortex-A9
  • Proteção IP completa; ideal para instalação em braço de montagem
  • Inclui sensores de ambiente e movimento

Dados Técnicos

Recursos Do Sistema
Visor - CoresTFT de 15,6 ”- 16M
Resolução1366×768
Brilho400 cd / m2 tip.
Escurecimentoa 0%
Tela sensível ao toqueCapacitivo projetado - multitoque
CPUARM Cortex-A9 com quatro núcleos - 800 MHz
OperativoLinux RT
Instantâneo8 GB
RAM2 GB
FRAM64 KB
Relógio em tempo real, backup do RTCsim
Interface
Conexão de Rede10/100 PoE
porta USB1 (Host V2.0, máx. 500 mA, disponível com cabo especial)
LED1 RGB
SensoresAcelerômetro de 3 eixos
Wi-fi*IEEE 802.11a / b / g
Campainhasim
Avaliações
Fonte de energiaIEEE 802.3at PoE +
Consumo de energia19 W
BateriaSim (recarregável)
Condições Ambientais
Temp de operação-20 ° a + 55 ° C (instalação vertical)
Temp de armazenamento-30 ° C a + 80 ° C
Umidade de Operação / Armazenamento5-85% RH, sem condensação
Aula de proteçãoIP67 (requer acessórios e cabos adequados)
Dimensões E Pesos
Placa LxH398,6x248 mm
Profundidade26,5 mm
Peso4,0 Kg
Aprovações
CEEmissão EN 61000-6-4, Imunidade EN 61000-6-2 para instalação em ambiente industrial
ULcULus: UL61010-1 / UL61010-2-201

* Aguardando certificações em 2019

Downloads

arquivonomedownload
JSmart715 – Especificação Técnica baixar
JSmart715 – Manual de Operações baixar
arquivonomedownload
JSmart715 – Guia de Instalação baixar

As especificações técnicas dos produtos aqui anunciados podem sofrer alterações sem aviso prévio. Para efeito de fornecimento dos equipamentos são válidas exclusivamente as especificações técnicas detalhadas nas propostas comerciais.
