CLP com IHM Incorporada

Vision

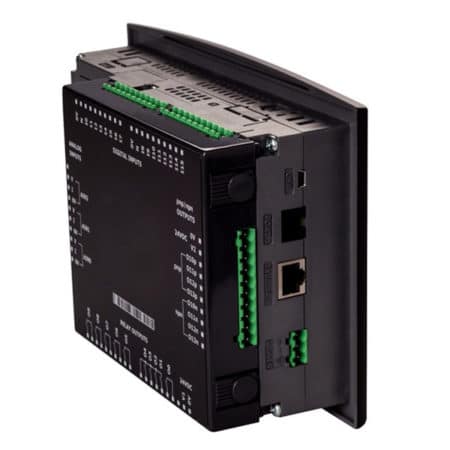

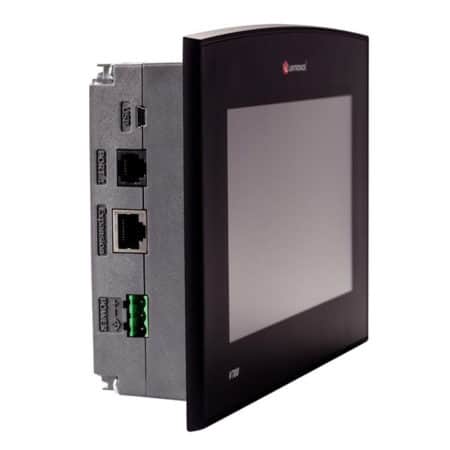

Vision700™- Controlador Lógico Programável + HMI de Qualidade Integrado

Controlador lógico programável avançado na parte traseira — tela sensível ao toque colorida de 7″ grande e de alta resolução na parte frontal. E/Ss de encaixe para um All-in-one; expande até 1000 E/Ss.

  • PID de ajuste automático, até 24 loops independentes
  • Programas de receitas e registro de dados por meio de tabelas de dados
  • Cartão MicroSD – log, backup, clone e muito mais
  • Blocos de função
  • Tela sensível ao toque de alta qualidade
  • Exibição multilíngue
  • Telas de alarme integradas
  • Ethernet TCP/IP
  • Mini USB para programação
  • RS485/RS232
  • Podem ser adicionadas portas: 1 Serial/Profibus e 1 CANbus

Protocolos:

  • Modbus TCP
  • SNMP*
  • CANopen, CANlayer2, UniCAN
  • BACnet, KNX e M-Bus via gateway
  • Protocolo FB: para qualquer protocolo de terceiros

Características gerais: Servidor web, E-mail e SMS, Suporte para modem 3G, Utilitários de acesso remoto

* SNMP V1 Trap, nome da comunidade SNMP

  • Expanda até 1000 E/Ss
  • As opções de E/S incluem medição digital, analógica, de alta velocidade, temperatura e peso. Veja as tabelas abaixo:
    • Módulos de E/S Snap-in
    • Módulos de expansão de E/S

Software Visilogic™ para Série Vision e Samba™

Ambiente de programação All-in-One. Desenvolvimento simples e rápido para aplicações Ladder e HMI.

  • Desenvolva suas aplicações PLC e HMI em um único ambiente
  • Configurar hardware e comunicações
  • Estabelecer comunicações de modem e dados
  • Teste e depure seus programas
  • Software Utilities Suite: ferramentas de acesso remoto e gerenciamento de dados

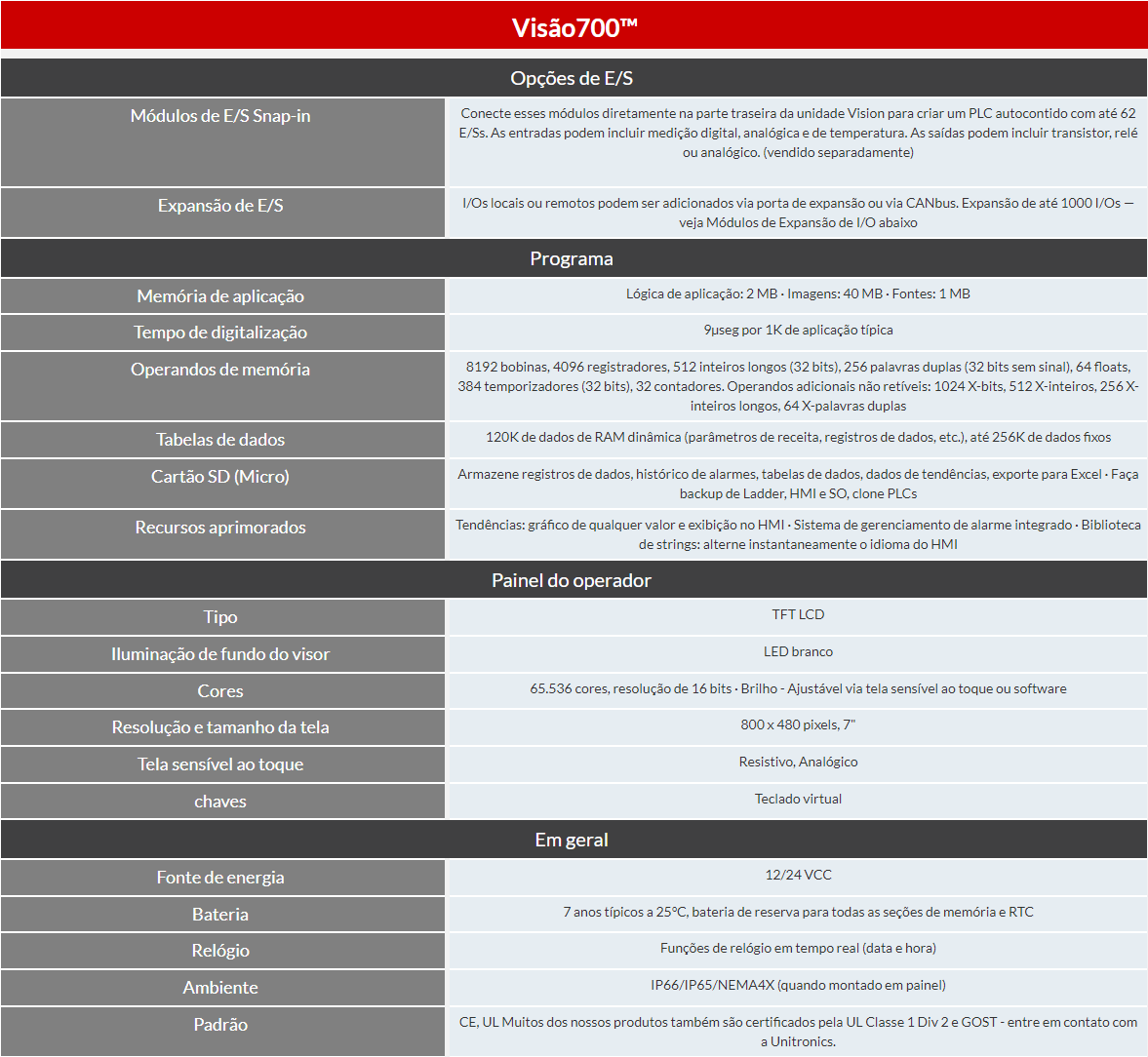

Detalhes do produto

Módulos de E/S Snap-in

*Observações:
1. O número total de entradas digitais listadas inclui entradas de alta velocidade.
2. O número total de saídas digitais listadas inclui saídas de alta velocidade.
3. Ainda não certificado pela UL

*Esta página fornece uma visão geral dos produtos Unitronics.
Para mais detalhes, consulte as especificações técnicas completas de cada produto, localizadas no final da página.

Módulos de expansão de E/S

*Observações:
1. O número de E/Ss e módulos de E/S suportados varia de acordo com o módulo
2. O EXF-RC15 ​​funciona como um nó em uma rede Vision UniCAN e se conecta ao controlador Vision via CANbus e programado em VisiLogic. O EXF-RC15 ​​não pode ser estendido como uma unidade de E/S regular.
3. O EX90 é alojado em um invólucro aberto. Apenas um EX90 pode ser conectado por PLC, como um único módulo de expansão; Adaptador de expansão não necessário.
4. Suportado pela série Vision. Não suportado pela série M91.
5. O número total de entradas digitais listadas inclui entradas de alta velocidade. Exemplo: o IO-D16A3-TO16 oferece um total de 16 entradas pnp/npn. Você pode configurar I4 como um HSC e I5 como um Counter reset; isso reduz o número disponível de entradas digitais para 14.
6. O número total de saídas digitais listadas inclui saídas de alta velocidade. Exemplo: o IO-D16A3-TO16 oferece um total de 16 saídas de transistor. Você pode configurar 1 para saída de alta velocidade, reduzindo o número de saídas digitais disponíveis para 15.
7. Funciona como adaptador local. Pode suportar até 7 módulos de E/S
8. 16 bits ou 32 bits, dependendo do PLC
9. Também disponível como 12 VCC – entre em contato conosco para obter o número da peça

*Esta página fornece uma visão geral dos produtos Unitronics.
Para mais detalhes, consulte as especificações técnicas completas de cada produto, localizadas no final da página.

Módulos COM

*Observações:
1. V130/V350/V430: 1 porta opcional para serial ou Ethernet e 1 porta opcional para CANbus/ Profibus.
2. V560, V570/V1040/V1210: 1 porta opcional para serial ou Ethernet.
3. Cartões de temperatura estendidos, temperatura operacional: -30ºC a 60ºC (-22ºF a 140ºF) – somente para V350-JS-TA24.
4. O V700 é fornecido com uma porta Ethernet integrada. 1 porta pode ser adicionada: serial, Profibus e CANbus.

Como é o Vision700™?

Assista ao vídeo de desembalagem do Vision700™.
