Gateways e Conexões

Gateway Profibus

NETLink USB Compact

O NETL ink® USB Compact combina flexibilidade e um design compacto com as vantagens do “plug and play.” Ele pode ser integrado em cada interface MPI / PROFIBUS do sistema de barramento.

O soquete PG integrado ao invólucro permite a conexão de dispositivos adicionais. A conexão ao PC é estabelecida com o cabo USB de alta velocidade de 3 m.

O NETL ink® USB Compact é fornecido com tensão pelo barramento USB; no lado USB, os protocolos de velocidade total (12 Mbps) e alta velocidade (480 Mbps) são suportados.

O NETL ink® USB Compact permite a implementação de uma interface USB para o MPI / PROFIBUS para programação ou visualização, com taxa de transmissão total de até 12 Mbps e máximo de 32 canais de conexão abertos simultaneamente.
A taxa de transmissão é detectada automaticamente e os participantes do barramento passivo também podem ser abordados na operação de mestre único.

O driver fornecido se integra automaticamente às Ferramentas de engenharia S7.
Além disso, o MPI / PPI / PROFIBUS é eletricamente isolado da interface USB (separação de funções).
O SHTools está incluído como software de configuração e diagnóstico.
Isso significa que uma atualização de firmware pode ser realizada automaticamente a qualquer momento para extensões de função. A versão mais recente está disponível para download sem custo.

  • Suporte para todas as ferramentas comuns de engenharia S7
  • Até 32 conexões MPI / PROFIBUS
  • Suporte para configuração escrava
  • Isolamento elétrico para MPI / PPI / PROFIBUS
  • MPI / PPI / PROFIBUS de 9,6 kbps a 12 Mbps
  • USB 2.0 com velocidades de até 480 Mbps (alta velocidade)
  • Não requer uma fonte de alimentação separada
  • Vem com soquete PG como padrão
  • Para S7-200 *, S7-300 *, S7-400 *

* S7-200, S7-300 e S7-400 são marcas registradas da Siemens AG.

Modelos

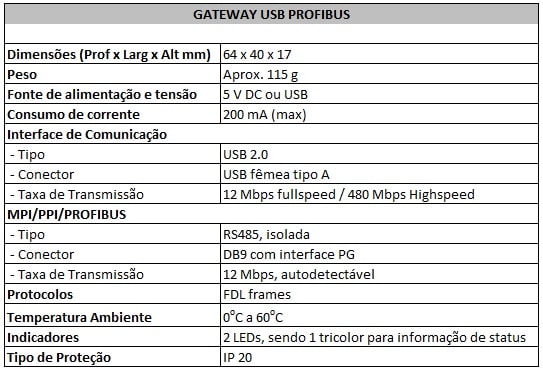

ModeloAlimentaçãoConsumo de correnteTipoConectorTaxa de transmissão
700-892-MPI215VDC ou USB200mA (max)USB 2.0USB fêmea tipo A12 Mbps fullspeed / 480 Mbps Highspeed
downloads
arquivonomedownload
arquivonomedownload
arquivonomedownload

As especificações técnicas dos produtos aqui anunciados podem sofrer alterações sem aviso prévio. Para efeito de fornecimento dos equipamentos são válidas exclusivamente as especificações técnicas detalhadas nas propostas comerciais.
