IHM

JSmart

JSmart721

JSmart721 é o produto ideal para instalação em campo em áreas críticas. Tela de alta resolução de 21,5 ”com tela sensível ao toque PCAP multitoque com uma frente de vidro robusta; ligação touchscreen / display para desempenho óptico de inquietação.

Power-over-Ethernet (PoE) para máxima simplicidade de conexão usando a fiação CAT5 padrão. A disponibilidade de uma interface Wi-Fi aprimora a integração do dispositivo.

Proteção IP total com o uso de conectores dedicados para a máxima flexibilidade de instalação, do braço de montagem a um orifício M22 simples. O produto inclui um conjunto completo de sensores de ambiente e movimento para tornar este dispositivo

um verdadeiro dispositivo de ponta IIoT para aplicativos da Indústria 4.0.

A família de produtos JSmart foi otimizada para uso como um navegador incorporado ou como um dispositivo JMobile HMI.

  • Executando navegador compatível com HTML5 com acelerador gráfico
  • Tempo de execução do JMobile com OPC UA Server and Client
  • CLP CODESYS V3 opcional para aplicações de HMI e controle integradas
  • Plataforma aberta para aplicativos Linux
  • Sensores integrados (temperatura e aceleração)
  • Tela colorida TFT de 21,5”, resolução 1920×1080 pixels
  • 16M cores, luz de fundo regulável
  • Multitoque com tela sensível ao toque PCAP
  • Porta Ethernet 10/100 PoE
  • Conexão wifi *
  • CPU quad core ARM Cortex-A9

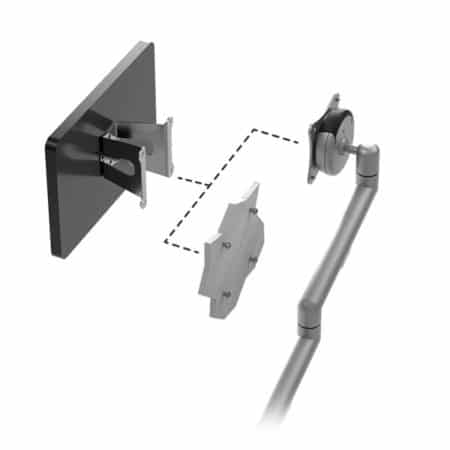

  • Proteção IP completa; ideal para instalação em braço de montagem
  • Inclui sensores de ambiente e movimento

Dados Técnicos

Recursos Do Sistema
Visor - CoresTFT de 21,5 "- 16M
Resolução1920×1080
Brilho400 cd / m2 tip.
Escurecimentoa 0%
Tela sensível ao toqueCapacitivo projetado - multitoque
CPUARM Cortex-A9 com quatro núcleos - 800 MHz
OperativoLinux RT
Instantâneo8 GB
RAM2 GB
FRAM64 KB
Relógio em tempo real, backup do RTCsim
Interface
Conexão de Rede10/100 PoE
porta USB1 (Host V2.0, máx. 500 mA, disponível com cabo especial)
LED1 RGB
SensoresAcelerômetro de 3 eixos
Wi-fi*IEEE 802.11a / b / g
Campainhasim
Avaliações
Fonte de energiaIEEE 802.3bt 4PPoE
Consumo de energia32 W
BateriaSim (recarregável)
Condições Ambientais
Temp de operação-20 ° a + 55 ° C (instalação vertical)
Temp de armazenamento-30 ° C a + 80 ° C
Umidade de Operação / Armazenamento5-85% RH, sem condensação
Aula de proteçãoIP67 (requer acessórios e cabos adequados)
Dimensões e Pesos
Placa LxH534,1x325,6 mm (21,02x 12,81 ”)
Profundidade26,5 mm (1,04 pol.)
Peso6.0 Kg
Aprovações
CEEmissão EN 61000-6-4, Imunidade EN 61000-6-2 para instalação em ambiente industrial
ULcULus: UL61010-1 / UL61010-2-201

* Aguardando certificações em 2019

Downloads

arquivo nome download
JSmart721 – Especificação Técnica baixar
JSmart721 – Manual de Operações baixar
arquivo nome download
JSmart721 – Guia de Instalação baixar
arquivo nome download
NT EX IHM008 JMOBIL Configuração do protocolo A-B ENET baixar

As especificações técnicas dos produtos aqui anunciados podem sofrer alterações sem aviso prévio. Para efeito de fornecimento dos equipamentos são válidas exclusivamente as especificações técnicas detalhadas nas propostas comerciais.
